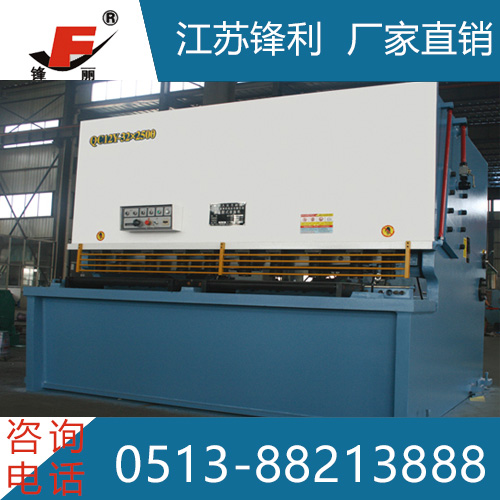

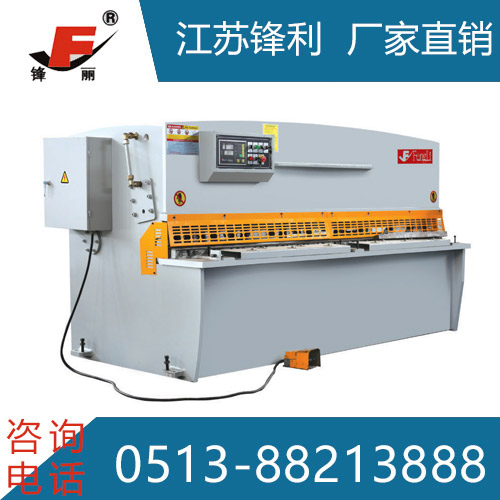

QC12Y液壓擺式剪板機

作者：admin 來源：本站瀏覽：94957 發布日期：2019-04-24 09:00:34

QC12Y大型液壓擺式剪板機性能與特點：

● 本剪板機采用液壓傳動，擺式刀架整體焊接結構，剪切精度高，使用性能好，特別適用于汽車制造，燈桿行業。
● 上下刀口間隙，由手柄調節，刻度盤顯示數值，調整輕便迅速，正確可靠
● 刀架行程可無級調節，沒有燈光對線裝置，擋料及尺寸編碼器傳感電子顯數器顯示，使用方便

QC12Y-4X4000液壓擺式剪板機主要部分及結構說明：

1、機架：由鋼板焊接成框形結構，具有良好的剛性，兩缸固定于左右立柱上，工作臺面上設有輔助刀座，便于下刀架作微量調節，工作臺面上裝有送料球，操作輕便。
2、壓料裝置：由安裝在機架前面支承板上的若干個壓料油缸組成，壓料油缸進油后，壓料頭克服彈簧拉力后壓緊板料。在剪切完成后，借助于彈簧的拉力復位。
3、前、后擋料：前擋料置于工作臺面上，用標尺指示數值，以調節活動擋塊達到所需的擋料值，在剪切薄板時使用前擋料為方便；后擋料裝于上刀架上，隨上刀架作上下擺動，后擋料的調節由電機傳動，經齒輪減速后由絲桿傳動，可手動微調。
4、液壓系統：由控制閥組、油泵、油缸、回程缸、壓料缸、及組合油路等組成。整個系統結構合理、噪聲低、運行順暢，安全性能好。
5、電氣部分：由控制電器柜、中間連接線、控制面板和主、副電機、腳踏開關等裝置組成，安全系數高，整體性能優良。

技術參數:

機床型號	可剪板厚mm	可剪板寬mm	剪切角	行程次數	后擋料范圍mm	主電機功率YW
QC12Y-4×2500	4	2500	1°30'	18	20-600	4
QC12Y-4×3200	4	3200	1°30'	18	20-600	7.5
QC12Y-4×4000	4	4000	1°30'	12	20-600	7.5
QC12Y-4×6000	4	6000	1°30'	7	20-800	11
QC12Y-6×2500	6	2500	1°30'	18	20-600	7.5
QC12Y-6×3200	6	3200	1°30'	14	20-600	7.5
QC12Y-6×4000	6	4000	1°30'	12	20-600	7.5
QC12Y-6×6000	6	6000	1°30'	8	20-800	11
QC12Y-8×2500	8	2500	1°30'	14	20-600	11
QC12Y-8×3200	8	3200	1°30'	12	20-600	11
QC12Y-8×4000	8	4000	1°30'	10	20-600	11
QC12Y-10×2500	10	2500	1°30'	10	20-600	11
QC12Y10×3200	10	3200	1°30'	10	20-600	11
QC12Y-10×4000	10	4000	1°30'	8	20-600	11
QC12Y-12×2500	12	2500	2°	10	20-600	15
QC12Y-12×3200	12	3200	2°	9	20-600	15
QC12Y-12×4000	12	4000	2°
